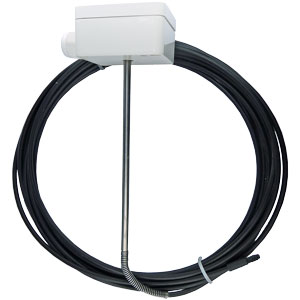

Mittelwerttemperaturmessumformer mit aktivem Ausgang und umschaltbaren Messbereichen
Anwendung/Beschreibung
Mittelwerttemperaturmessumformer erfassen die mittlere Temperatur (Mittelwert) in gasförmigen Medien über den gesamten Querschnitt oder auf einer definierten Länge, z. B. in Lüftungs- und Klimakanälen. Die Fühlerrute wird mit den beiliegenden Montageklammern meanderförmig verspannt.
Technische Daten
| Messbereich: | -50...+50°C, -20...+80°C, 0...+50°C, 0...+100°C, 0...+160°C, -50...+160°C mit DIP-Schalterreihe wählbar (optional andere MB) |
|---|---|
| Spannungsversorgung: | 24 VAC ± 10% (nur bei Spannungsausgang) |
| Umgebungstemperatur: | -30...+70°C |
| Sensor: | Pt1000 |
| Genauigkeitsklasse: | Klasse B, DIN EN 60751 |
| Schaltungsart: | 2-/ 3-Leiteranschluss |
| Rutenwerkstoff: | Kunststoff (optional Cu - bis 0,4m Standard) |
| Schutzrohrabmessungen: | Ø=4mm, NL=100mm |
| Aktive Länge: | auf der gesamten Fühlerlänge aktiv |
| Gehäuse: | Kunststoff, Farbe weiß |
| Verlegung: | minimaler Biegeradius 50mm, keine unzulässigen Schwingungsbelastungen |
| Schutzart: | IP65 nach EN 60529 |
| Schutzklasse: | III nach EN 60730 |
