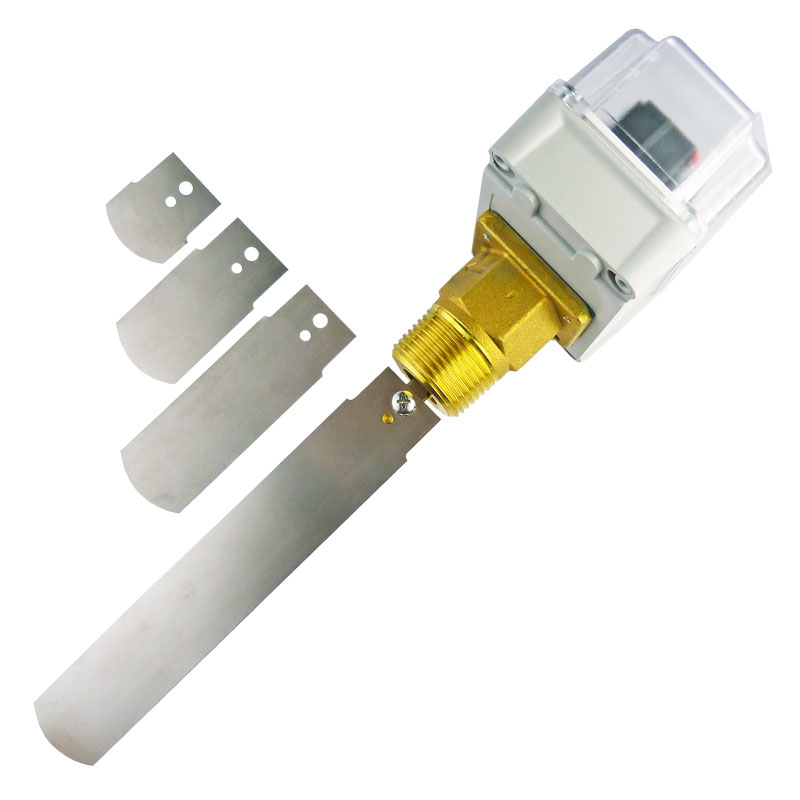

Strömungswächter für flüssige Medien mit schaltendem Ausgang
Anwendung/Beschreibung
Zur Strömungsüberwachung von flüssigen Medien in Rohrleitungen von 1/2″ bis 8″als Wassermangelsicherung für Pumpen in Öl- und Kühlkreisläufen oder Wärmetauschern.
Technische Daten
| Schaltvermögen: | 15 (8) A; 24...250V AC |
|---|---|
| Kontakt: | staubgekapselter Mikroschalter als einpoliger potentialfreier Wechsler |
| Gehäusetemperatur: | -40...+90°C |
| Gehäuse: | Kunststoff, Farbe hellgrau |
| Mediumstemperatur: | max. 120°C |
| Paddel: | Edelstahl 1.4401 |
| Schutzart: | IP65 nach EN 60529 |
| Schutzklasse: | I nach EN 60730 |
| Montage: | senkrecht in waagerechte Rohrleitung, Beruhigungsstrecke min. 5-facher Rohrdurchmesser vor und hinter dem Paddel |
| Funktion: | Kontakte Rot-Weiß öffnen bei Strömungsabfall auf den eingestellten Wert. Gleichzeitig schließen die Kontakte Rot-Blau und können als Signalkontakt verwendet werden. Das Gerät ist werkseitig auf den minimalen Abschaltwert eingestellt. Durch Rechtsdrehen der Bereichsschraube wird der Abschaltwert erhöht. |
